• 工程計算王


    鋼材・鈑金・管件工程免費計算工具
    提供鋼材重量、法蘭、PCD孔位、

    鈑金展開、管件展開、

    捲圓等實用工程計算工具,快速完成估料與加工尺寸計算。
    廣欽實業有限公司提供

  • 🔧 工程計算王

    選擇計算工具,輸入尺寸即可立即取得工程估算結果。

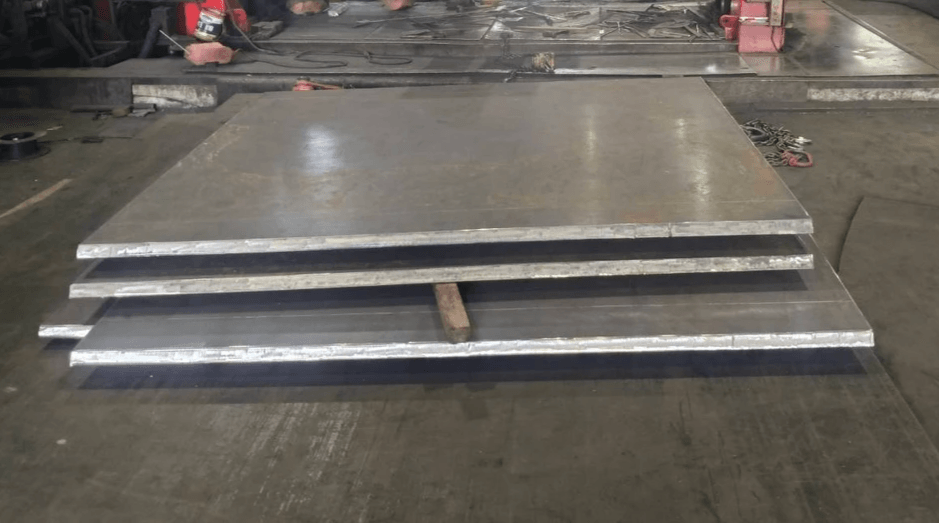

    鋼板重量計算

    適用黑鐵、SS400、SUS304、SUS316及鋁板。
    輸入尺寸後按「立即計算」。

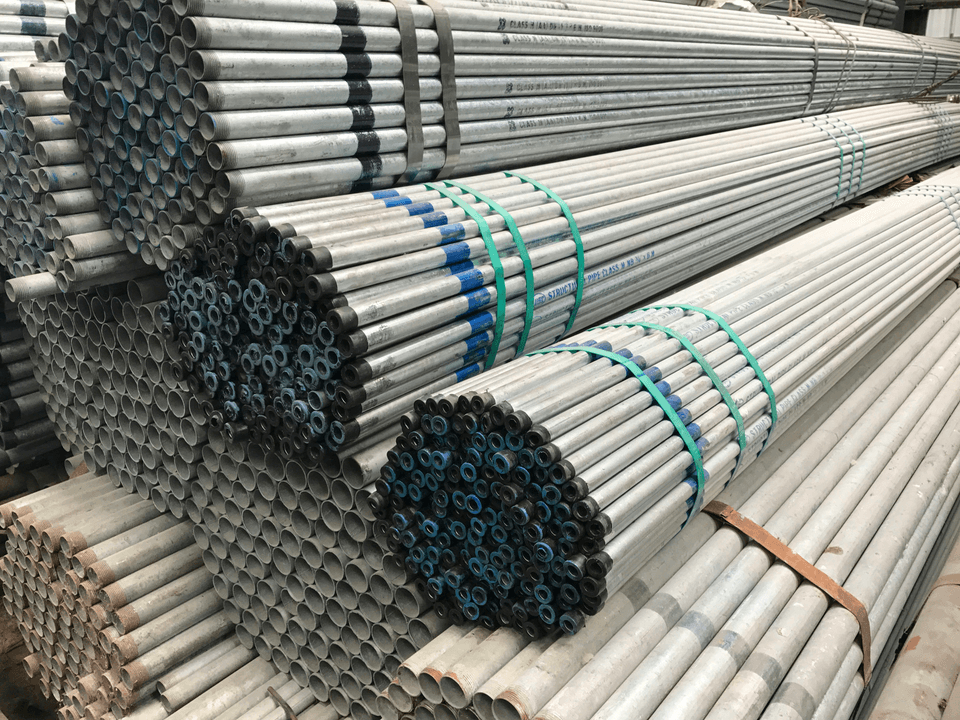

    圓管重量計算

    可選擇已知外徑 OD 或內徑 ID,系統會依厚度自動換算另一個直徑。
    請選擇 OD 或 ID,輸入尺寸後按「立即計算」。

    圓鐵/圓棒重量

    法蘭毛胚重量

    PCD 等分孔位

    捲圓展開長度

    ※ 本工具提供工程快速估算。正式下料、製造及報價前,請依實際圖面、材質、公差與加工設備再次確認。
  • 大小頭展開 V3.3

    正心/單邊齊平偏心大小頭|中性層展開|鋼板重量|DXF 1:1|切割廠下料資料
    d D H 正心大小頭
    展開角度 θ -
    外半徑 R -
    內半徑 r -
    斜邊 B -
    單件展開面積 -
    單件理論重量 -
    數量 -
    總理論重量 -
    切割廠展開下料圖

    正心大小頭|扇形展開

    下料項目 尺寸
    幾何檢查:正常
    工程提醒: 大徑 D 與小徑 d 可分別選擇外徑 OD 或內徑 ID;系統自動換算理論中性層尺寸進行展開。 DXF 單位為 mm、比例 1:1。 CUT 為理論切割輪廓;GUIDE 為參考線。 Kerf、坡口、焊縫餘量、成形修正及焊接收縮未自動加入 CUT, 正式切割前仍應由加工廠依實際製程確認。
  • 📐 圓弧工程計算器

    輸入兩個已知條件,自動計算圓弧的角度、半徑、直徑、弧長、弦長、弓高與弓形面積。
    角度 Angle θ
    半徑 Radius R
    直徑 Diameter D
    弧長 Arc Length S
    弦長 Chord C
    弓高 Sagitta H
    半弦長 C/2
    圓周長 Circumference
    弓形面積 Segment Area
    中心 H C Arc S
    主要計算公式:
    弧長 S = R × θ(θ 使用弧度)
    弦長 C = 2R × sin(θ ÷ 2)
    弓高 H = R × [1 − cos(θ ÷ 2)]
    弓形面積 = R² ÷ 2 × (θ − sin θ)
    ※ 本工具適用一般圓弧幾何與工程快速計算。 正式製圖、CNC加工、捲圓或下料前,仍應依圖面、公差及加工方式確認。
  • 🏭 板金管件下料中心 V6.2|彎頭連體展開

    多節彎頭・二節90°彎頭・等徑三通・異徑三通| 理論展開・鋼板重量・切割廠 DXF
    展開零件
    單組展開面積
    單組理論重量
    總理論重量
    接角 δ
    切口角 β
    端節長 Lend
    中間節長 Lmid

    📐 切割廠展開圖

    📋 下料尺寸明細

    件號 類型 展開寬 mm 最大長 mm 最小長 mm 面積 m² 重量 kg
  • 🏭 型鋼・管材捲圓加工中心 V3.4|角鐵B擺法重心軸修正版

    角鐵法蘭・扁鐵法蘭・槽鐵・方鐵・圓鐵・軌道・方管・圓管・H型鋼| 捲圓方向・ID/OD/CL・頭尾預留・超長自動分段・接料位置・重量・定尺估算
    🔄 捲圓方向
    ⚙ 捲圓機頭尾預留
    🔩 超長分段/接料設定
    中心線直徑 CL -
    完成 ID -
    完成 OD -
    成品展開長 -
    角鐵重心距 g -
    角鐵重心軸直徑 -
    單件實際下料 -
    單件分段數 -
    單件接頭數 -
    全部下料重量 -
    所需原料支數 -
    原料總長 -
    估算總餘料 -
    材料估算金額 -

    ⭕ 完成捲圓+直料分段圖

    🔩 單件分段下料表

    段號 有效成品長 頭部加工料 尾部加工料 接頭修整量 實際下料長 累積接頭位置

    📋 加工尺寸明細

    工程提醒:
    1. 頭尾 300~500 mm 是捲圓機加工預留,可依設備修改。
    2. 「接頭修整預留」會增加每個內部接頭兩側的直料下料長度。
    3. 本程式的接料功能是材料下料規劃,不代表結構設計允許接料。
    4. 角鐵展開採截面重心軸 G:B(另一腳朝圓外)G徑=完成ID+2g;A(另一腳朝圓心)G徑=完成OD-2g;展開長=π×G徑。完成 ID/OD/CL 不會被展開公式改動。
    5. H 型鋼、槽鋼、軌道等,仍應確認強/弱軸及實際受滾輪方向。
    5. 高強度材料、厚料、小半徑捲圓可能產生截面變形及伸縮,本工具不自動加入成形補償。
    6. 正式製作前應依圖面、設備能力及加工廠實際經驗確認。
