工程計算王
鋼材・鈑金・管件工程免費計算工具
提供鋼材重量、法蘭、PCD孔位、鈑金展開、管件展開、捲圓等實用工程計算工具，快速完成估料與加工尺寸計算。
廣欽實業有限公司提供🔧 工程計算王
選擇計算工具，輸入尺寸即可立即取得工程估算結果。
鋼板重量計算
適用黑鐵、SS400、SUS304、SUS316及鋁板。輸入尺寸後按「立即計算」。圓管重量計算
圓鐵／圓棒重量
法蘭毛胚重量
PCD 等分孔位
捲圓展開長度
※ 本工具提供工程快速估算。正式下料、製造及報價前，請依實際圖面、材質、公差與加工設備再次確認。大小頭展開 V3.2
正心／單邊齊平偏心大小頭｜中性層展開｜鋼板重量｜DXF 1:1｜切割廠下料資料展開角度 θ －外半徑 R －內半徑 r －斜邊 B －單件展開面積 －單件理論重量 －數量 －總理論重量 －切割廠展開下料圖正心大小頭｜扇形展開
下料項目 尺寸 幾何檢查：正常工程提醒： 本工具預設使用成品外徑扣除板厚所得的理論中性層尺寸進行展開。 DXF 單位為 mm、比例 1:1。 CUT 為理論切割輪廓；GUIDE 為參考線。 Kerf、坡口、焊縫餘量、成形修正及焊接收縮未自動加入 CUT， 正式切割前仍應由加工廠依實際製程確認。📐 圓弧工程計算器
輸入兩個已知條件，自動計算圓弧的角度、半徑、直徑、弧長、弦長、弓高與弓形面積。角度 Angle θ半徑 Radius R直徑 Diameter D弧長 Arc Length S弦長 Chord C弓高 Sagitta H半弦長 C/2圓周長 Circumference弓形面積 Segment Area主要計算公式：
弧長 S = R × θ（θ 使用弧度）
弦長 C = 2R × sin(θ ÷ 2)
弓高 H = R × [1 − cos(θ ÷ 2)]
弓形面積 = R² ÷ 2 × (θ − sin θ)※ 本工具適用一般圓弧幾何與工程快速計算。 正式製圖、CNC加工、捲圓或下料前，仍應依圖面、公差及加工方式確認。🏭 板金管件下料中心 V6.3
多節彎頭・二節90°彎頭・等徑三通・異徑三通｜ 完成展開圖・理論重量・DXF 1:1中性層主管直徑 －展開周長 －每接角 δ －切口角 β －端節中心長 －中間節中心長 －單組理論重量 －總理論重量 －✂ 完成展開圖
📋 下料尺寸
件號 類型 展開寬 mm 最小長 mm 最大長 mm 面積 m² 重量 kg 加工提醒： 本工具使用理論中性層尺寸展開。 不自動增加縱焊縫餘量、端部餘量、Kerf、坡口、焊接收縮或成形修正。 DXF 為 1:1 mm；CUT 為理論切割輪廓，GUIDE 為參考線。 正式切割前仍應依實際加工方式核對尺寸。🏭 型鋼・管材捲圓加工中心 V3
角鐵法蘭・扁鐵法蘭・槽鐵・方鐵・圓鐵・軌道・方管・圓管・H型鋼｜ 捲圓方向・ID／OD／CL・頭尾預留・超長自動分段・接料位置・重量・定尺估算🔄 捲圓方向⚙ 捲圓機頭尾預留🔩 超長分段／接料設定中心線直徑 CL －完成 ID －完成 OD －成品展開長 －單件實際下料 －單件分段數 －單件接頭數 －全部下料重量 －所需原料支數 －原料總長 －估算總餘料 －材料估算金額 －⭕ 完成捲圓＋直料分段圖
🔩 單件分段下料表
段號 有效成品長 頭部加工料 尾部加工料 接頭修整量 實際下料長 累積接頭位置 📋 加工尺寸明細
工程提醒：
1. 頭尾 300～500 mm 是捲圓機加工預留，可依設備修改。
2. 「接頭修整預留」會增加每個內部接頭兩側的直料下料長度。
3. 本程式的接料功能是材料下料規劃，不代表結構設計允許接料。
4. H 型鋼、槽鋼、軌道、角鋼等，應確認強／弱軸及實際受滾輪方向。
5. 高強度材料、厚料、小半徑捲圓可能產生截面變形及伸縮，本工具不自動加入成形補償。
6. 正式製作前應依圖面、設備能力及加工廠實際經驗確認。🌀 旋轉樓梯工程計算中心 V3｜實際加工版
整體幾何｜踏板扇形｜螺旋側板鋼板展開｜扶手完成面｜定位尺寸｜重量｜CSV｜DXF① 樓梯完成尺寸整體平面配置圖② 踏板鋼板設定單片踏板理論鋼板展開③ 螺旋樓梯側板｜鋼板展開側板中性面鋼板展開圖｜完整下料輪廓側板 IR：先依固定中心半徑計算側板中性面所需總展開長度，再依母板長、寬、側板高度、邊料與切縫比較直排與斜排；斜排可利用母板對角線取得較長單段，並自動估算分段及接料位置。若實際構件為徑向寬板、箱型螺旋梁、錐形側板或需要板面本身扭曲成形，不能把此矩形帶板展開直接視為精確切割輪廓。④ 扶手完成面設定扶手完成面｜平面圖扶手完成面｜圓周展開立面圖定位 實際管長 mm 旋轉角 ° 拉升高度 Z mm 平面弧程 mm 說明 扶手完成面：尺寸以扶手管中心線為基準；完成中心徑、完成外徑、螺距、總升高及螺旋中心線長度均依三維圓柱螺旋計算。DXF 提供平面中心線與圓周展開立面中心線，供放樣/檢核使用；實際彎管需另考慮設備回彈、夾持端、管徑與成形方式。項目 尺寸／規格 數量 單件重量 kg 總重量 kg 💰 工程加工詢價
工程計算王各項計算結果都可在此轉成加工詢價；選擇項目後，系統只顯示該工程需要的尺寸欄位。尺寸／規格型鋼・管材捲圓 V3 已完整納入：角鐵、扁鐵、槽鐵、方鐵、圓鐵、軌道／特殊型材、方管、圓管、H型鋼；包含捲圓方向、CL／ID／OD、頭尾預留、原料定尺、分段／接料。需要哪些加工？其他尺寸／加工需求／備註※ 本功能僅協助整理詢價資料，不代表正式報價。實際價格仍須依材質、尺寸、公差、數量、焊接方式、加工難度、材料行情及現場條件確認。
鋼材重量計算
快速準確地計算鋼板、圓管、圓鐵的重量，幫助您精確掌握材料用量。

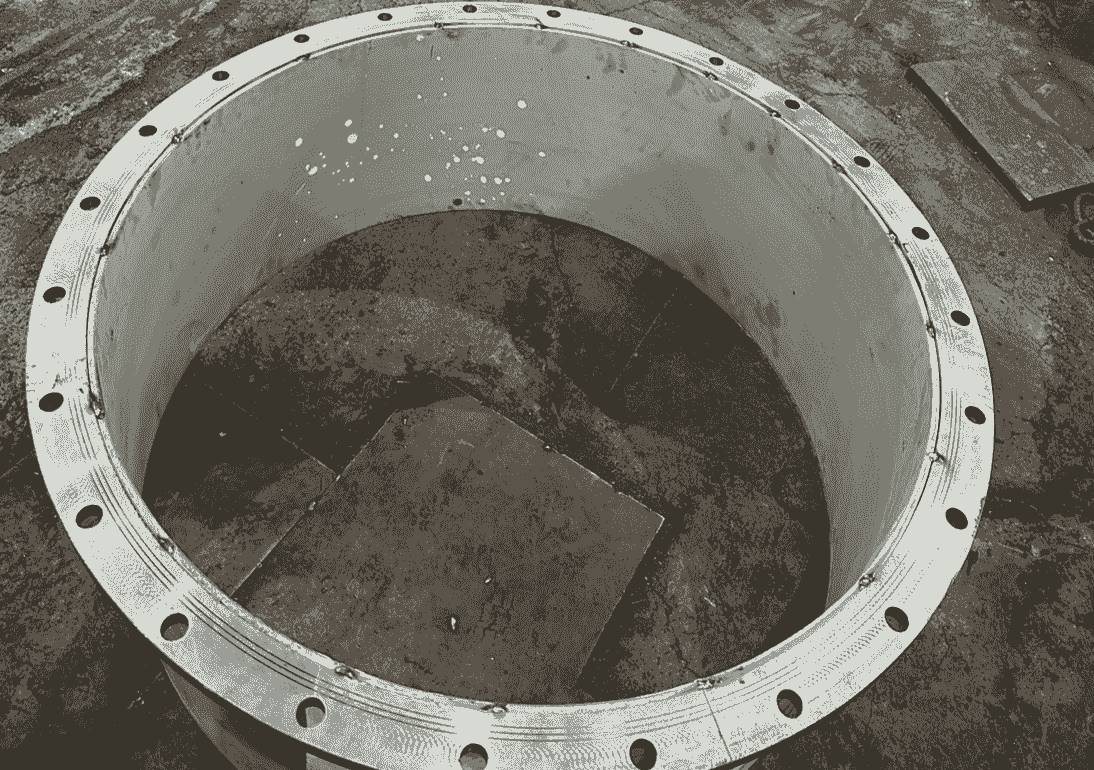

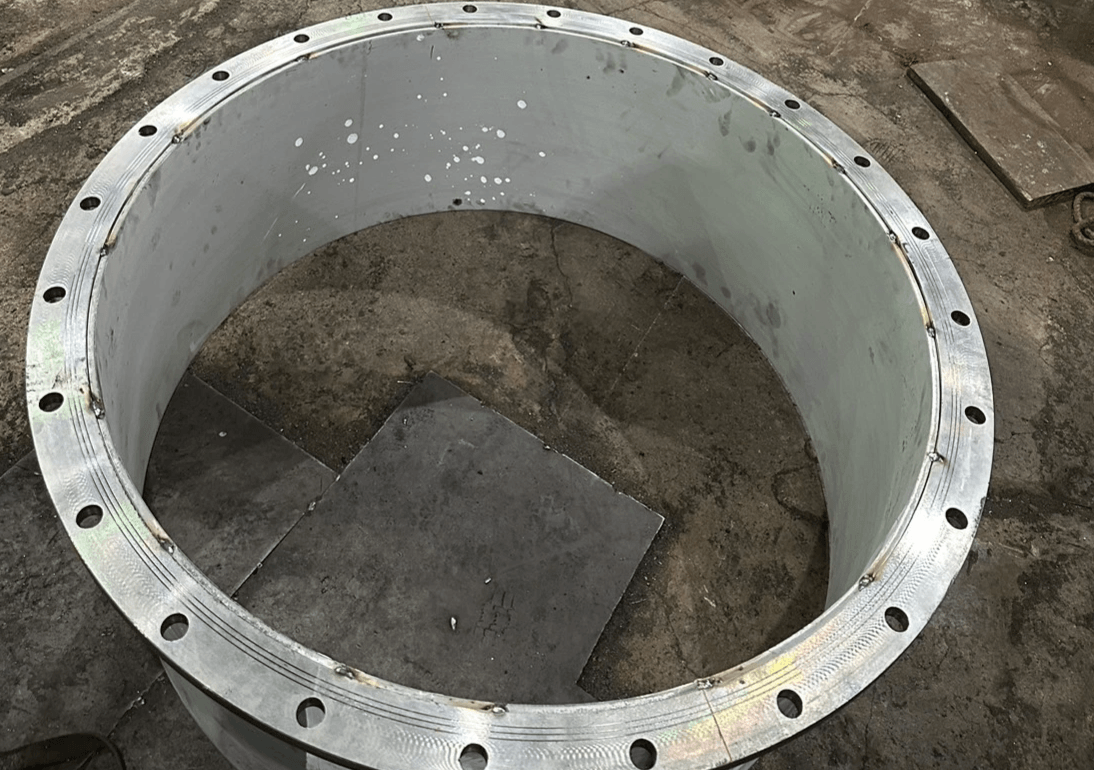

法蘭重量與孔位計算
提供法蘭重量及PCD孔位的專業計算工具，協助設計與採購流程更順暢。

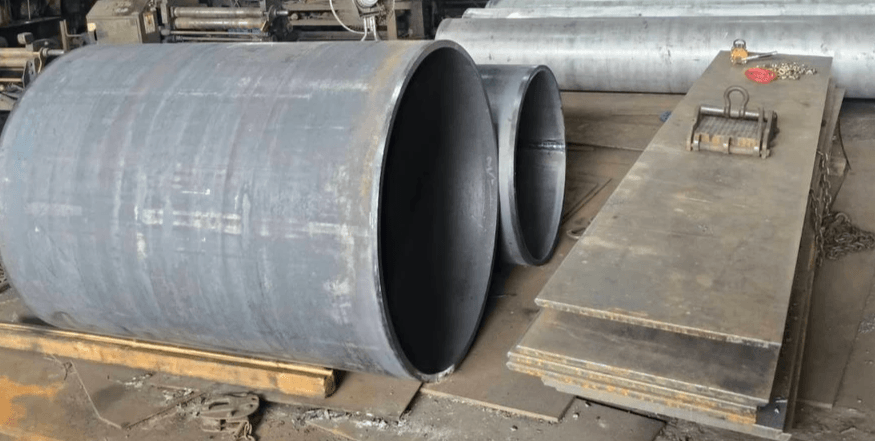

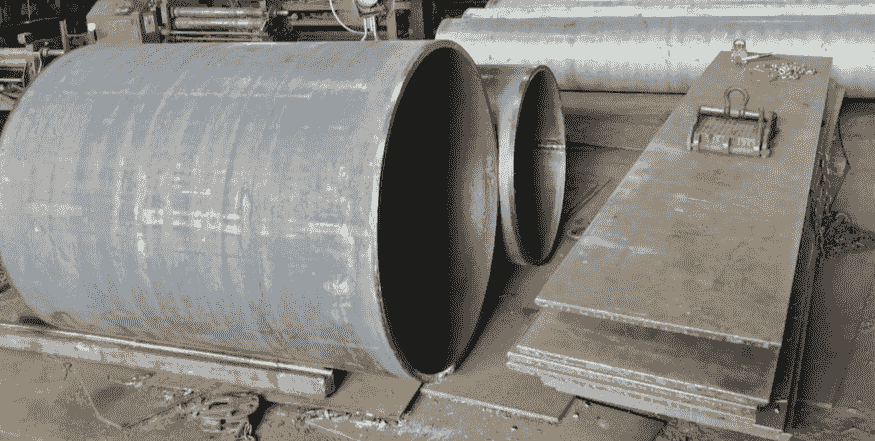

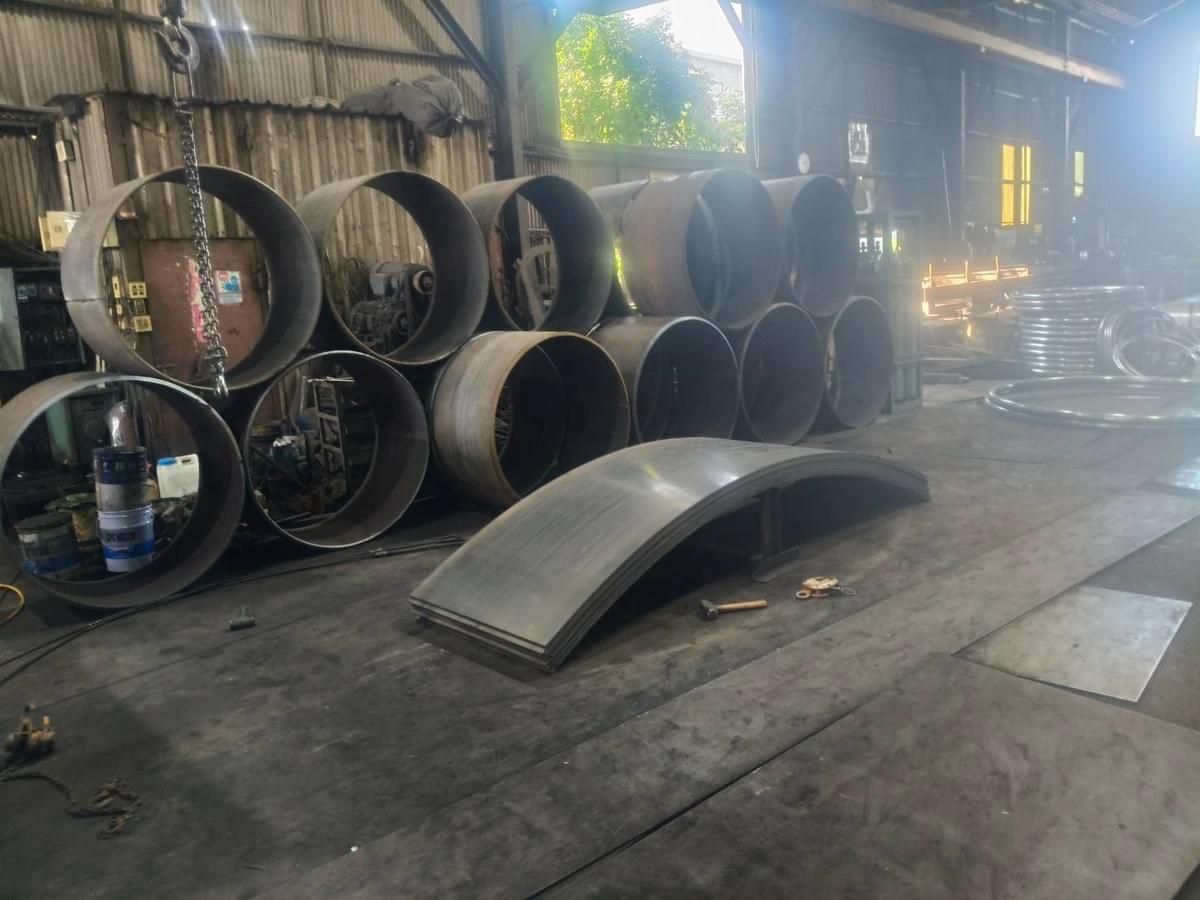

捲圓展開與報價
快速進行捲圓展開圖的計算與加工報價試算，提升工程準確性與效率。聯係我們
